ST 2110-20 傳輸的是三種流中的視頻流。格式如下:
中間的pg代表pixel group(像素組)。像素組的大小取決于采樣格式,大小必須是8的整數倍,并且同一次抽樣獲得的像素必須包含在同一個像素組里。
我們舉個極端的例子,比如現在有一幀圖像中的一個像素,采樣格式為YCbCr 4:2:2,采樣深度為10,這個像素的數據就長這樣:
這種傳輸的方式有一些特性:
-僅發送“有效”圖像區域–不消隱
-支持最大32k x 32k的圖像尺寸
-支持Y’Cb’Cr’,RGB,XYZ,I’Ct’Cp’
-支持4:2:2 / 10、4:2:2 / 12、4:4:4/16等
-支持HDR(PQ和HLG)
-消除了通常用于嵌入式音頻信號的HANC(水平輔助)空間以及消除經常用于傳輸其他相關信息(例如時間碼,格式說明,廣告)的VANC(垂直輔助)空間。

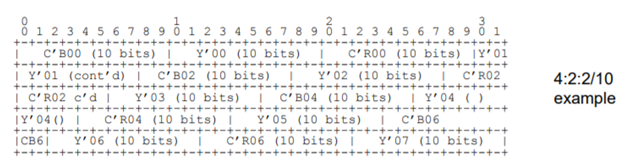

當多個像素拼成一個像素組,數據大概就長這樣:
由此可見,視頻流傳輸得非常緊密,去掉了輔助數據之后,釋放了大量帶寬用于傳輸。對于一個50p的4K圖像,甚至可以釋放30.3%的帶寬!
但實際上 ST 2110-20 這種傳輸方式是存在隱患的。這里就不得不提一下廣電系統的buffer模型。實際上,整個系統是公用一個或數個數量有限的緩存池,由于傳輸優先級順序不同,ST 2110-20將像素與輔助數據分開傳送,輔助數據傳輸優先級低于像素,當多個設備同時發起傳輸時,ANC數據會累積在共享且有限的緩沖區中,這在將多個視頻源鎖定到一個公共時鐘的系統中經常發生。
因此,為防止網絡問題并簡化信號接收端的設計,有必要對數據包突發的大小和持續時間設置一些限制。這些限制在網絡術語中通常稱為流量整形,即為 ST 2110-21。
