為了緩解 ST 2110-20 中存在的擁塞問題,SMPTE組織對視頻流又有了更細致的規定。根據視頻包與視頻包之間的不同間隔,SMPTE組織把視頻流分成了三種類型:N型(Narrow),NL型(Narrow

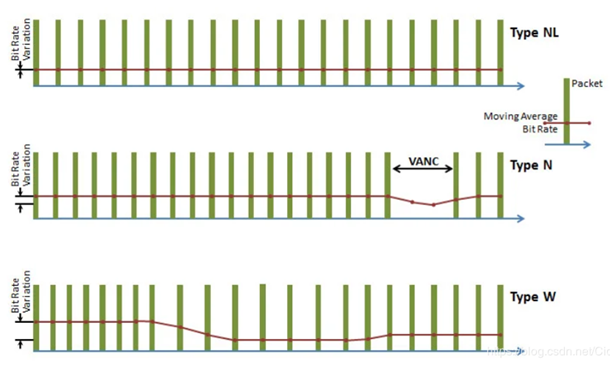

Linear),W型(Wide),整形后的視頻流如下:
其中綠色的豎條代表視頻流中的每個包,綠條之間的空隙自然代表包之間的傳輸間隔,而圖中的紅線代表流帶寬的變化。
從圖中我們自然可以理解到:
-NL型視頻信號的所有數據包在每個視頻幀的持續時間內均勻分布。
-N型發送端在對應于傳統SDI視頻信號的VBI(垂直消隱間隔)或VANC(垂直輔助數據空間)期間內沒有發送數據包。因此,類型N每個幀周期內將出現明顯間隙。
-W型數據包之間擁有人為設定的傳輸間隙。此類別用以適應基于軟件的發送端。但要注意W型會對接收端產生影響,接收端需要相應增加其輸入緩沖區的大小。一個含有大量W型發送端的系統,需要使用具有足夠大內存的網絡設備來實現。
在進行了流量整形后,視頻流的帶寬也出現了變化,經過計算可以得出:
-NL型一直以接近9G左右的帶寬恒定速率傳輸。
-N型先以12G的速率傳輸一會,再歇會。
-W型的帶寬非常混亂,最高可以達到25G。
自然地,從穩定性考慮,系統集成中我們通常使用NL型。
值得一提的是,除了上文所提的發送端,ST 2110-21 對系統的接收端也進行了分類,并且要求發送端與接收端流量整形的格式上相互匹配,發送端分為三種類型:
-N型接收端:能夠支持N型與NL型的發送端。
-W型接收端,能夠支持N型,NL型和W型三種發送端。
-A型(異步)接收端,能支持任意類型的發送端,但同步與時鐘源或者信號的相位無關。
